音を閉じ込め、消し去る! 反射板消音システム「ノイズバスター」

NB消音ルーバー

騒音を漏らさず、しっかり通気

高い遮音性と通気性をもつ外装用消音ルーバーです。
堅牢な部材で優れた強度を発揮し、下地材と無溶接工法で施工できます。

写真:NB消音ルーバー

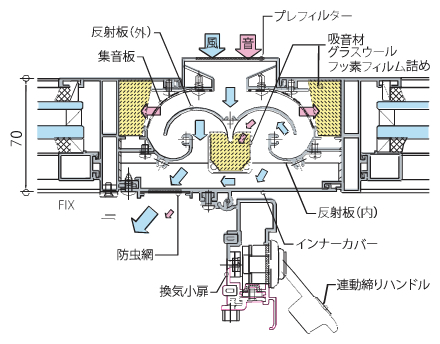

楕円反射板が音を捕らえ、内部に閉じ込め吸音材で減衰します。
騒音シミュレーション
垂直グリッドマップ垂直断面1:GL+40.0mまでの予測結果
NB消音ルーバー設置なしNB消音ルーバー設置(高さ4mの場合)
材料
フェース材 アルミニウム合金押出形材(仕上げ色:シルバー艶消し・ステンカラー・焼付塗装)
反 射 板 アルミニウム合金押出形材(仕上げ色:シルバー全艶)
吸 音 材 グラスウール(フッ素フィルムで保護されています)
※雨水の侵入を防止し、カビの発生を防ぎます。
風騒音

風速20m/sでも風騒音の発生はありません[実験確認済]

使用箇所

空調機器、クーリングタワー、キュービクル、立体駐車場等、生産施設の窓の外部

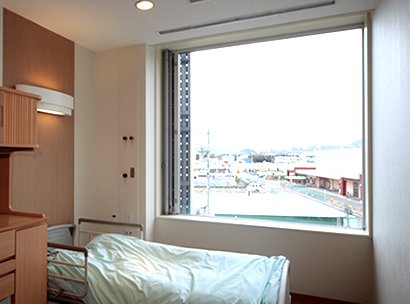

もりんぴあこうず(千葉県)/●設計:日総建 ●撮影:FOTOTECAもりんぴあこうず(千葉県)/●設計:日総建 ●撮影:FOTOTECA
戸田市立市民医療センター(埼玉県)/●設計:日総建 ●撮影:FOTOTECA
仙台市立病院(宮城県)/●設計:山下設計 ●撮影:URBAN ARTS仙台市立病院(宮城県)/●設計:山下設計 ●撮影:URBAN ARTS

NBAP NBアクティビティパネル

NB Activity Panel/音源からの到来音波で、音を打消し合う!音波交渉型消音パネル「NBアクティビティパネル」は光学的に計算されたパネル形状により音を効果的に反射させ、直接音と反射音を干渉させることにより、音波を相殺させ音を減衰します。
標準仕様

パネル材 ・ ストリンガー

材料 アルミニウム合金押出形材
仕上げ 標準色:シルバー艶消し、ブラック
オプション色 ステンカラー・焼付塗装

点検用扉:片開き扉・両開き扉

性能測定グラフ
直接音と反射音、あるいは反射音同士の負の干渉によって、パネルがない部分でも減音する。

消音パネル上部では負の干渉による減音が起こり、上部を回り込む音(回折音)を減少させる。結果的に、パネル裏面で大きな減音量を確保できる。

騒音シミュレーション

垂直グリッドマップ垂直断面の予測結果/NBAP消音パネル 設置無しの場合垂直グリッドマップ垂直断面の予測結果/NBAP消音パネル H=2.0m設置
水平グリッドマップ水平断面の予測結果/NBAP消音パネル 設置無しの場合水平グリッドマップ水平断面の予測結果/NBAP消音パネル H=2.0m設置
外部側 音源側 外部側拡大
NB Activity Panel DETAIL
NB Activity Panel DETAIL

NB防音パネル

材料
吸音材 フローティングウール32kg/m3、50t
遮音ケース 高耐食性めっき鋼鈑1.6t
(オプション:フッ素樹脂焼付塗装、アクリル樹脂焼付塗装 但しメタル色を除く)
表面保護剤 高耐食性めっき鋼鈑 パンチングメタル0.4t

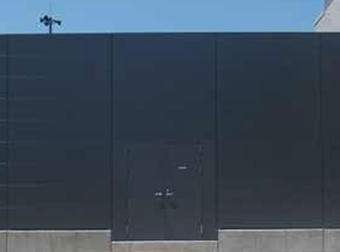

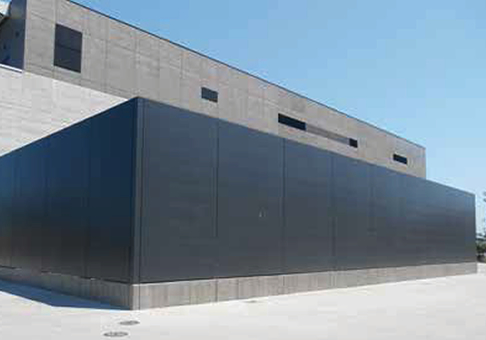

Noise Buster  DETAIL  NBPH-90N Type

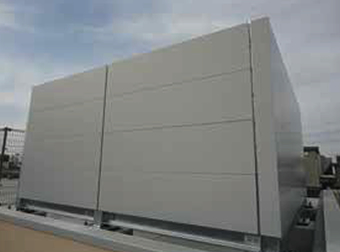

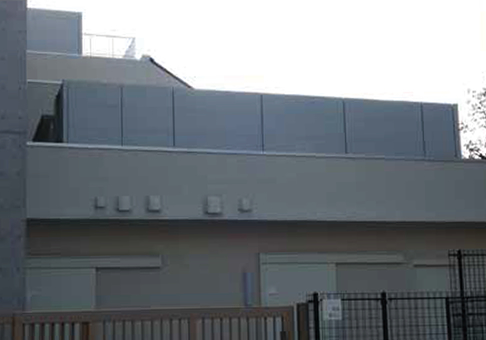

Noise Buster  DETAIL  NBPH-90N Type
仕様一覧
形 式 NBP-90N NBPH-90N NBPC-90N
パネル仕様 支柱内設置型 支柱隠蔽型 支柱外設置型
内壁仕様 高耐食性めっき鋼鈑パンチング0.4t 高耐食性めっき鋼鈑パンチング0.4t 高耐食性めっき鋼鈑パンチング0.4t
外壁仕様 高耐食性めっき鋼鈑1.6t 高耐食性めっき鋼鈑1.6t 高耐食性めっき鋼鈑1.6t
外壁仕上げ 素地(塗装オプション)


アクリル焼付塗装(フッ素オプション) 素地(塗装オプション)
パネル寸法 H=500mm L=1960mm、3960mm H=500mm L=1980mm H=500mm L=1980mm
厚み 90mm 90mm 90mm
重量 約28kg/m2 約30kg/m2 約32kg/m2
取付方法 内臓ジャッキボルト 内臓ジャッキボルト 専用固定金物
支柱納まり図 NBP-90N 支柱納まり図 NBPH-90N 支柱納まり図 NBPC-90N 支柱納まり図
音響性能
音響性能

木製消音ルーバー

意匠性にすぐれた木材で騒音をシャットアウト

木質外装に調和する木製の消音ルーバーです。吸音材を使用せず木材ですぐれた遮音性能を発揮。グラスウール等を使用しないため環境にやさしく、通気性も確保しています。

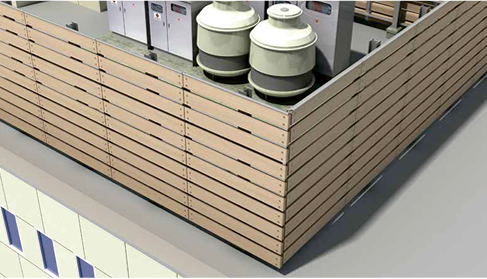

写真:木製消音ルーバー

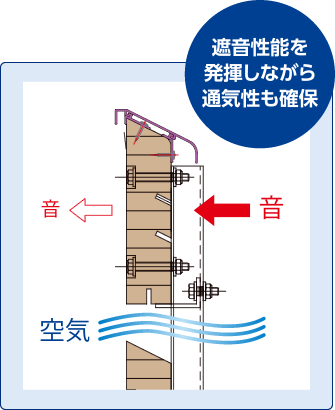

遮音性能を発揮しながら通気性も確保

騒音シミュレーション

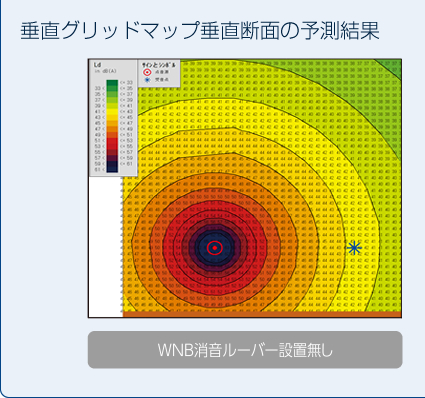

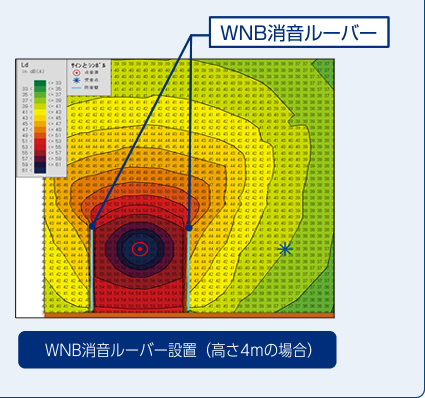

WNB消音ルーバー設置無しWNB消音ルーバー設置(高さ4mの場合)
標準仕様
ルーバー本体
樹 種 天然木集成材(スギ、ヒノキ他)
※(都道府県産材の使用も可能です)
接着剤 レゾシノール接着剤
仕 上 木材保護塗料
レゾシノール接着剤
材 質 アルミニウム押出し形材
表面処理 陽極酸化塗装複合皮膜及び各種塗装
オプション

点検用扉:片開き扉・両開き扉(外開き)

性能

Rm(JIS A 14191に規定する1/3オクターブバンド測定による中心周波数100Hz〜2500Hzの平均音響透過損失)は、8dBである。

図面ダウンロード
