高い耐久性と操作性を兼ね備えた断熱窓 アルタスウッドウィンドウ

アルタスウッドウィンドウ ラインアップ

ワイドネス250(スリム框 大型引き戸)

”超スリムでワイドな”高断熱窓を実現しました!

省エネルギーを目的として、窓はスリムでかつ高断熱化が求められています。
そして、南側の窓は太陽光をたくさん取り入れるために、大型化しております。
「ワイドネスウインドウ」は、それらを満足させることが可能です。

召合せ框の見付寸法を38mmとしました。
外枠、障子共、アルミ断熱形材(グラスファイバー入りポリアミド樹脂)を採用しています。
障子の最大寸法は、W = 1500mm、H = 2700mmです。
重量用戸車を採用しており、障子耐重量は120Kgf (推奨値)まで可能です。
引き形式は、引違いと片引きで、多重引き戸が可能です。
下枠は完全フラットタイプでバリアフリー対応です。
召合せおよびたて框の室内側の仕様は、天然木が標準ですが、オプションでアルミ化粧カバーも用意しております。
網戸はオプションで対応可能です。

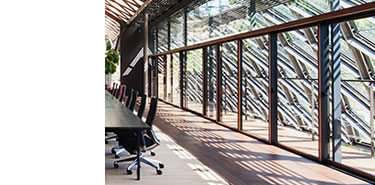

写真:全景 写真:内観
図:床納まり図
図:平断面図

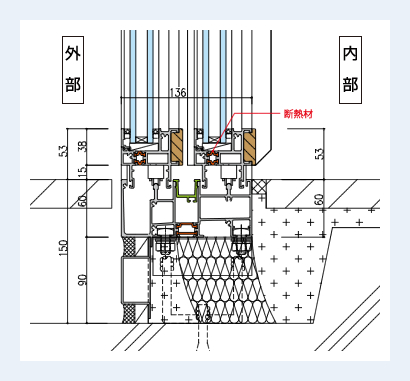

床納まり図
図:床納まり図

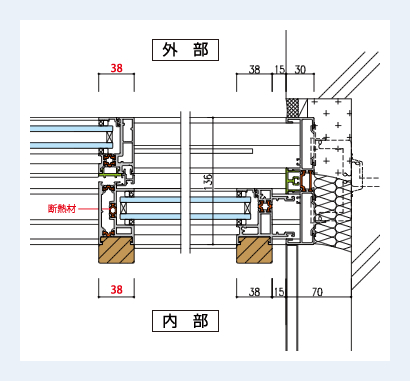

平断面図
図:平断面図
製品バリエーション

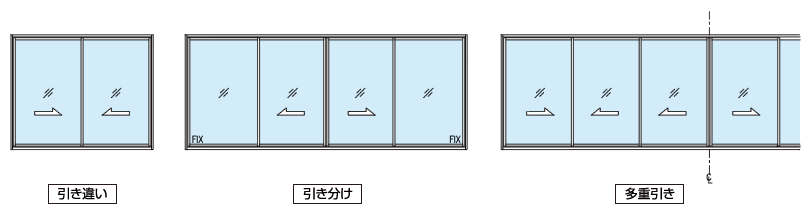

製品バリエーション:引違い 引分け 多重引き
性能・制作範囲
性 能 製作範囲
耐風圧性
(Pa)
気密性
(等級線)
水密性
(Pa)
断熱性
(W/u・K)
遮音性
(等級線)
サッシW・H寸法
(mm)
障子w・h寸法
(mm)
障子w・h
比率(w/h)
障子最大面積
(u)
障子最大重量
(kg)
S-5
(2400)
A-4
(A-4)
W-4
(350)
H-4
(2.91)※1
T-2
(30)※2
W=1500〜3600
H=500〜2700
w=759〜1809
h=518〜2718
0.35 4.0 150
(120)※3

※1 空気層が12mm以上またはLow-Eの複層ガラスを使用した場合の想定値
※2 単板ガラス6mm以上、複層ガラス4+A6+8mm以上を使用した場合の想定値
※3 障子最大重量の( )内数値は、操作性を考慮した推奨値です

土岐市新庁舎/設計:東畑建築事務所/撮影:Tololo studio 土岐市新庁舎/設計:東畑建築事務所/撮影:Tololo studio
大田区立田園調布せせらぎ館/設計:隈研吾建築都市設計事務所/撮影:川澄・小林研二写真事務所 大田区立田園調布せせらぎ館/設計:隈研吾建築都市設計事務所/撮影:川澄・小林研二写真事務所
ゆすはら雲の上の図書館/設計:隈研吾建築都市設計事務所/撮影:川澄・小林研二写真事務所 ゆすはら雲の上の図書館/設計:隈研吾建築都市設計事務所/撮影:川澄・小林研二写真事務所

ジーマード

さらに進化したハイブリッド窓!

使いやすさに焦点を当てたシンプル設計の複合断熱窓です。むだを減らすことでより使いやすく、美しい窓になりました。シンプルなデザインのため、モダンにもナチュラルにも調和します。教育施設・病院・老健施設などあらゆる施設に適する窓です。

写真:ジーマード
写真:ジーマード
断面図
性能・製作範囲
性 能 製作範囲
耐風圧性
(Pa)
気密性
(等級線)
水密性
(Pa)
断熱性
(W/u・K)
遮音性
(等級線)
サッシW・H寸法
(mm)
障子w・h寸法
(mm)
障子w・h比率
(w/h)
障子最大面積
(u)
障子最大重量
(kg)
S-5
(2400)
A-4
(A-4)
W-5
(500)
H-4
(2.91)
T-2
(30)
W=1300〜2400
H=500〜2400
w=692〜1242
h=516〜2416
0.35 2.4 100

スクールシーベ100(引違い・片引き窓および戸)

安全性を追求した最先端の複合断熱窓

学校は子供たちの生活する第二の家です。
とくに、学習、生活拠点となる教室は子供たちにとっての「いつもの場所」 。
木は、反射光や紫外線を吸収し、断熱、調湿、防音の効果があるので健康に良い素材です。木の丸み、柔らかさは安全性においても優れた特性をもっています。さらに、木の温かさと優しさは、子供たちの豊かな感性を育て、精神的にも肉体的にも、快適で潤いのある環境を提供します。
●開閉時の手挟みを防止する安全設計。
●枠をアルミ断熱枠にしたことで、枠見付のスリム化。
●シックスクールに対応したF☆☆☆☆製品。
このような学校施設づくりに求められる機能を兼ね備えたのが、アルタスウッドウインドウの<スクールシーベ>です。子供たちのために考えた最先端の複合断熱窓で快適な学習空間を創ります。

写真:スクールシーベ100

従来品との比較
従来品
図:従来品
スクールシーベ

外枠をアルミ断熱枠にすることで、枠見付のスリム化に成功しました。またRCとの納まりも相性が良くなっています。さらに安全のため、手挟み防止ゴムも標準装備しています。
標準金物:クレセント・引き手・把手

図:スクールシーベフェンスター

性能・製作範囲
性 能 製作範囲
耐風圧性
(Pa)
気密性
(等級線)
水密性
(Pa)
断熱性
(W/u・K)
遮音性
(等級線)
サッシW・H寸法
(mm)
障子w・h寸法
(mm)
障子w・h比率
(w/h)
障子最大面積
(u)
障子最大重量
(kg)
S-5
(2400)
A-4
(A-4)
W-4
(350)
H-4
(2.91)
T-2
(30)
W=1500〜2400
H=500〜2300
w=773〜1223
h=495〜2295
0.35 2.2 80

へーべシーベ

超大型なのに驚くほど軽い操作性

大きな窓がほしい。
光にあふれ、解放感とダイナミックな景観とのふれあいができるような・・・
もちろんFIX窓ではなく、キチンと開け閉めができ、木製の風合いもほしい。
当然、気密性や操作性も十分でなければ・・・
こんなよくばりを全て備えたのが、アルタスウッドウインドウの<ヘーベシーベ>です。
最大で幅3,400mmx高さ2,600mmという超大型引き戸、しかも大型引き戸にありがちな重量からくる操作性の悪さや、気密材の隙間から来る気密性の低下を、リフト・スライディング方式で解消。
大きく、明るく、しかも画期的な操作性と気密性を実現しました。

写真:へーべシーベ

開閉の仕組み
図:開閉の仕組み

施錠状態よりレバーハンドルを180゜回転すると、戸車が下がり障子を押し上げ、ロックがはずれます。
同時に障子上下の気密材も開放され、大型引き戸が抵抗なく軽快に作動します。

※窓を閉める時は、レバ−ハンドルを180゜回転させると同時に障子が下がり、気密材が下枠に密着しロックされます。

へーべシーベシリーズ バリエーション
へーべシーベ250(超大型引違い・片引き窓および戸)

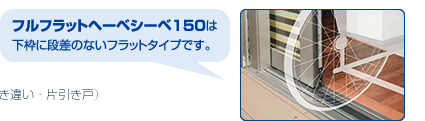

へーべシーベ150(大型引違い窓・片引き窓および戸)

性能・制作範囲
  性 能 製作範囲
耐風圧性
(Pa)
気密性
(等級線)
水密性
(Pa)
断熱性
(W/u・K)
遮音性
(等級線)
サッシW・H寸法
(mm)
障子w・h寸法
(mm)
障子w・h
比率(w/h)
障子最大面積
(u)
障子最大重量
(kg)
へーべシーベ
250
S-6
(2800)
A-4
(A-4)
W-5
(500)
H-4
(2.91)
T-2
(30)
W=1500〜3400
H=900〜2600
w=798〜1748
h=897〜2597
0.35 4.0 250(200)
へーべシーベ
150
S-5
(2400)
A-4
(A-4)
W-5
(500)
H-4
(2.91)
T-2
(30)
W=1500〜2600
H=900〜2300
w=775〜1325
h=885〜2285
0.35 2.8 150(120)

※障子最大重量の( )内数値は、操作性を考慮した推奨値です。

ドリーキップ100(内開き・内倒し窓)

内開きにも、内倒しにも開いて抜群の快適さ

自然換気ができ、断熱、防音、戸締りなどの気密性に優れ、しかも室内側は木製ならではの美しさ、温かさを持つ。こんな理想を実現したのがアルタスウッドウインドウの<ドリーキップ>です。まず、自然換気は障子上部を内側に少しだけ開くことで、室内の汚れた空気と外の新鮮な空気を上手に交換します。また、内側に開くことでガラスに外側の清掃も容易に可能です。その上、FIX窓に負けない気密性を持ち、ハンドルひとつでスムーズに開閉が可能です。外からは、堅牢なアルミ製窓そのものですが、室内からは木製窓ならではのくつろぎ。木材とアルミ材を結合させた「アルタスウッドシリーズ」、そしてドイツで開発された「ドリーキップ方式(隠しヒンジ型)」が次世代の窓を開きました。

写真:ドリーキップ100

性能・制作範囲
性 能 製作範囲
耐風圧性
(Pa)
気密性
(等級線)
水密性
(Pa)
断熱性
(W/u・K)
遮音性
(等級線)
サッシW・H寸法
(mm)
障子w・h寸法
(mm)
障子w・h比率
(w/h)
障子最大面積
(u)
障子最大重量
(kg)
S-7
(3600)
A-4
(A-4)
W-5
(500)
H-4
(2.91)
T-2
(30)
W=388〜1150
H=509〜1800
w=466〜1228
h=587〜1878
1.2 2 80
ドリーキップ100の特徴
ハンドルひとつで四周を同時にロック
写真:ドリーキップ100 1

窓の四周を特殊機構で障子の全面を外枠に均一に引き寄せ、完全にロックします。そのためFIX窓に近い耐風圧性、気密性、水密性、遮音性を発揮します。

ドリー(内開き)で簡単メンテナンス
写真:ドリーキップ100 2

ドリー(内開き)機能によって短時間での室内空気の入れかえはもちろん、外面ガラスの清掃が室内で簡単に行えます。

キップ(内倒し)による自然換気
写真:ドリーキップ100 3

キップ(内倒し)状態にすることにより、室内のタバコの煙、汚れた空気、機械類や人が発生させる熱気を外部へ排出させる自然換気が簡単なハンドル操作でできます。


ケースメント40

優れた操作性

レバーハンドルと連動した多点ロック機構により窓の四周を均一に引き寄せることができ、優れた耐風圧性、気密性、水密性を得ることができます。

写真:ケースメント40

性能・制作範囲
性 能 製作範囲
耐風圧性
(Pa)
気密性
(等級線)
水密性
(Pa)
断熱性
(W/u・K)
遮音性
(等級線)
サッシW・H寸法
(mm)
障子w・h寸法
(mm)
障子w・h比率
(w/h)
障子最大面積
(u)
障子最大重量
(kg)
S-4
(2000)
A-4
(A-4)
W-4
(350)
H-4
(2.91)
T-2
(30)
W=450〜800
H=600〜1500
w=500〜850
h=650〜1550
1 1.1 40
